Tekenen

source:/trunk/images/mapmode/node/autonode.png Toetsenbord sneltoets: A - is één van de bewerkingsmodi.

Deze modus gedraagt zich verschillend, afhankelijk van hoe u het gebruikt.

Probeer het zelf

Open josmwiki-actiondraw.osm met behulp van het menuitem "Bestand > Locatie openen..." (Ctrl+L).

Een knoop maken

Als de selectie leeg is en u klikt op een leeg gebied op het scherm voegt u een nieuwe knoop toe, onafhankelijk van een bestaande weg:

Klikken op een knoop stopt de modus

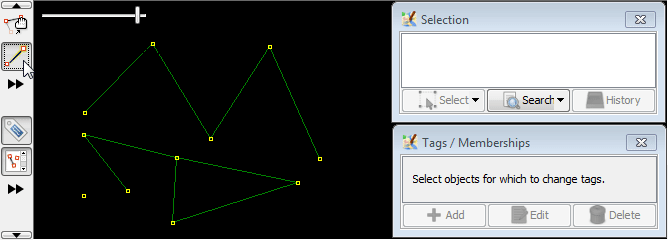

Klik opnieuw op een geselecteerd object (een knoop) om de modus Tekenen te stoppen. Dit kan heel snel worden gedaan en sommige gebruikers verwarren het met dubbelklikken. Nee, u hoeft niet dubbel te klikken:

Een segment tekenen

Als u, met een lege selectie, eerst een knoop selecteert en dan klikt op een leeg gebied in het scherm voegt u een knoop toe en maakt u een nieuwe weg (met één segment):

Opmerking: klik op de tweede knoop in het gebruikte segment om de modus teken te stoppen

Klikken op knoop zal een nieuw segment starten, soortgelijk aan leeg

  • Indien u momenteel niet tekent, kunt u een knoop selecteren met een linker muisklik
  • Indien de knoop een eindknoop is van een lijn dan wordt ook de lijn geselecteerd (bladknoop + weg in selectie); dit wordt uitgelegd in #Doorlopendtekenen

In de demo hieronder werd de linker muisklik gebruikt om eerst de modus tekenen te selecteren, en daarna 6 keer op knopen geklikt:

Gedeelde knopen

Dit is vaak nodig bij het bewerken van wegen (highways) of de stroming van rivieren.

Gedeelde knopen met een andere weg

Als een knoop eerder is geselecteerd en u klikt tussen twee knopen in een bestaande weg, wordt de nieuwe knoop toegevoegd aan de bestaande weg, tussen twee bestaande knopen en een weg wordt getekend tussen de eerder geselecteerde knoop en de nieuwe knoop.

De nieuwe knoop zal tot beide wegen behoren. Er wordt vaak naar verwezen als "gedeelde knoop".

Eenvoudigste scenario:

Gedeelde knopen zijn groter

Het helpt u ze te onderscheiden van de andere knopen.

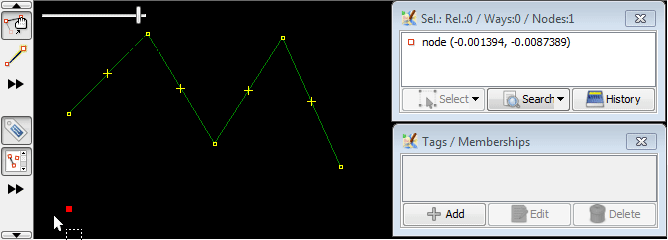

Teken eerst de weg die een gedeelde knoop heeft met de oude weg en teken daarna de weg die geen gedeelde knopen heeft (details over hoe de tweede weg werd getekend zullen hieronder worden uitgelegd):

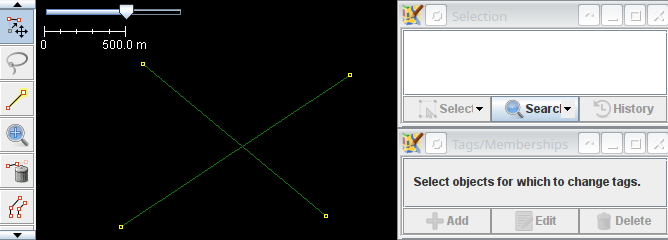

Linker muisklik zal knopen op overlappende wegen toevoegen

Als twee wegen elkaar overlappen, zal één enkele klik een gemeenschappelijke knoop maken.

(stub)

Dubbelklikken stopt tekenen op bladknoop

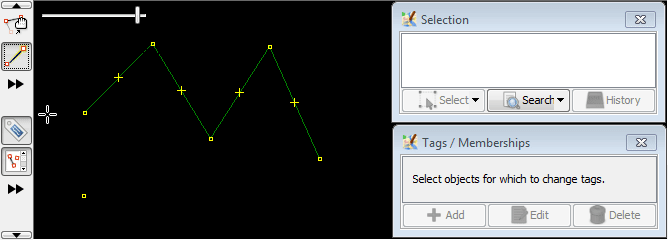

Tekenen stopt, als u dubbelklikt bij het maken van de laatste knoop. Op deze manier hoeft u niet op de laatste knoop te klikken, maar u dient te weten dat dit een speciaal geval is:

Doorlopend tekenen

Eerdere weg zal worden voortgezet als aan beide voorwaarden hieronder wordt voldaan:

  1. er werd niets geselecteerd OF weg in kwestie werd geselecteerd
  2. modus Tekenen wordt toegepast op bladknopen

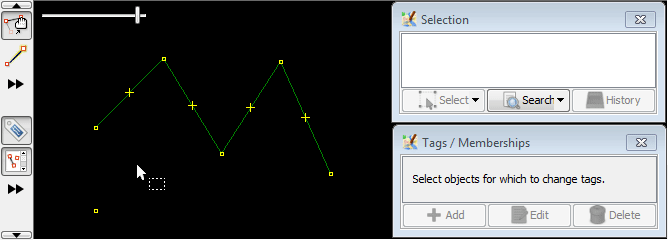

Als modus Tekenen werd toegepast op niet-bladknopen, zal het een nieuwe weg maken in plaats van de oude voort te zetten:

Links klikken op getekende weg stopt doorlopend tekenen

Het maakt niet uit of u klikt op knopen of een nieuwe knoop op een weg maakt:

Aan bestaande knopen of wegen snappen

Zie hoe knopen en wegen geel kleuren als u er overheen gaat met de muis:

Als u klikt nabij een bestaande knoop tekent het een "segment" tussen wat eerder werd geselecteerd en de bestaande knoop, en dat maakt het voor u mogelijk bestaande knopen opnieuw te gebruiken om een nieuwe weg / gebied te maken (zodat bepaalde knopen en "segmenten" opnieuw kunnen worden gebruikt in meer dan één weg / gebied):

Vaak nodig bij het bewerken van barrières, hekwerken, muren, niet triviale gebouwen, indoor-objecten en andere door mensen gemaakte objecten, hier behandeld: Vangen aan hoek.

Toetsen voor aanpassingen

toets Alt

Als u de Alt-toets ingedrukt houdt bij het gebruiken van deze modus begint het een nieuwe weg, in plaats van door te gaan met een bestaande weg.

toets Shift

Als u de Shift-toets ingedrukt houdt bij het gebruiken van deze modus, schakelt het de mogelijkheid "automatisch koppelen" uit. Zodat segmenten niet zullen worden getekend tussen nieuwe knopen.

toets Ctrl

Als u de Ctrl-toets ingedrukt houdt bij het gebruiken van deze modus, schakelt het het snappen aan een bestaande weg uit, wat u in staat stelt dichtbij knopen te tekenen, maar geen deel uitmakende van een bestaande weg.

Combinatie van toetsen voor aanpassingen

U kunt optioneel één of meerdere toetsen voor aanpassingen gebruiken om het gewenste resultaat te bereiken.

Hier is de toets Ctrl gebruikt, tegelijkertijd met de toets Shift:
