UtilsPlugin2 > Cirkla Arko

Klavara kombinaĵo: Shift+C

Krei cirklan arkon.

Laŭ la Selekto, unu el tri metodoj estas uzata por desegni cirklan arkon.

1. Unu vojo selektita:
   La arko estas "kunfandita" ĉe la fino de la selektita vojo. Novaj nodoj estos metitaj inter la lastaj tri nodoj se necese (helpema rekte en Desegno reĝimo).
2. Tri nodoj selektitaj:
   Nova vojo formanta la arkon estas kreita sekvante la ordon de la nodoj-selekto.
3. Unu vojo kaj tri el ĝiaj nodoj selektitaj:
   Vidu la lastan ekzemplon sube.

Ekzemploj:

1. Unu vojo selektita



   La arko estas "kunfandita" en la selektitan vojon inter ĝiaj lastaj tri nodoj.
   Ili estas uzataj por specifi la arkon.

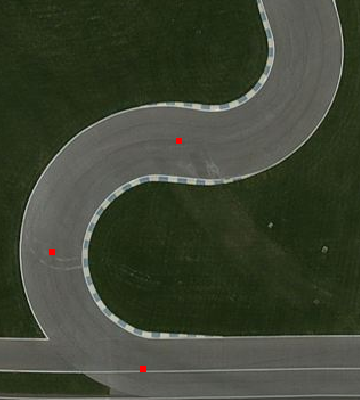

2. Tri nodoj selektitaj:



   Nova vojo formanta la arkon estas kreita sekvante la ordon de la nodoj-selekto.


3. Unu vojo kaj tri el ĝiaj nodoj selektitaj:



   La arko estas "kunfandita" en la selektitan vojon inter la tri selektitaj nodoj uzante ilin por specifi la arkon.
   Kontraste al la du bildoj supre, nuntempe neniu novaj nodoj estas kreitaj kaj nur la meza nodo estas movita, proporcie distribuant la nodojn en la arko. Ĉi tio estas #18847.

Notoj:

• La meza nodo estos movita eĉ kiam ĝi estas parto de aliaj vojoj per la metodoj 1. kaj 3.
• La maksimuma angulo inter du nodoj estas kalkulita per la sama algoritmo, kiu estas uzata kiam nova cirklo estas kreita.

Vidu ankaŭ

• Krei Cirklo
• Vicigi Nodojn en Cirklo

---
